Výrobce: TRUMPF

Typ a model zařízení: Laser Trumpf HL34P, Trulaser serie 1000, HL 34P LCU

Popis: Laser Trumpf HL34P o výkonu 3,4kW patří do Trulaser serie 1000. Používá se pro průmyslové řezání, svařování a vrtání různých materiálů, jako jsou kovy, plastové materiály a další. Laser Trumpf HL34P je zvláště vhodný pro řezání kovů s vysokou přesností a rychlostí, což je často požadovaná vlastnost v průmyslových aplikacích. Laser Trumpf HL34P se používá v různých odvětvích průmyslu, jako jsou automobilový průmysl, letecký průmysl, stavebnictví a mnoho dalších.

Trulaser serie 1000 – Oprava výkonové části

Trulaser serie 1000 znění závady: Laser Trumpf HL34P přestal v průběhu produkce pálit. Diagnostika zobrazila hlášení, podle kterého byla vyměněna lampa, ale problém přetrvává. Na výkonové části není vidět žádné poškození, pojistky jsou ok. V tuto chvíli nejsme schopni odhalit příčinu.

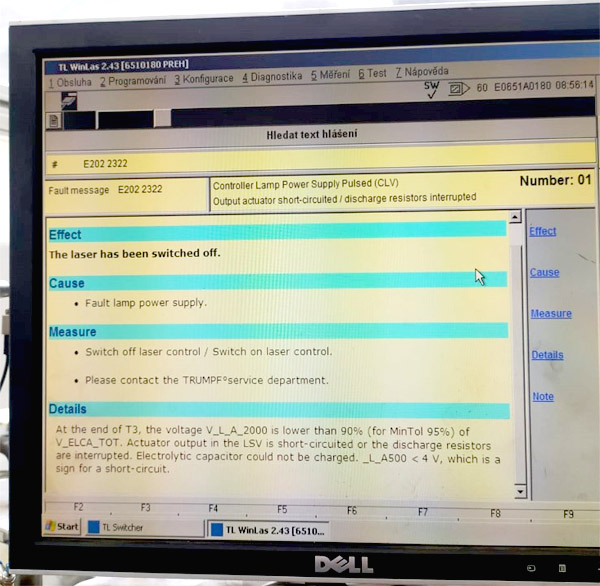

Diagnostika na monitoru vypsala následující hlášení: Fault message E202 2322. Controller Lamp Power Supply Pulsed (CLV). Output actuator short-circuited / discharge resistors interrupted. At the end of T3, the voltage V_L_A_2000 is lower than 90% (for MinTol 95%) of V_ELCA_TOT. Actuator output in the LSV is short-circuited or the discharge resistors are interrupted. Electrolytic capacitor could not be charged. L_A500 < 4 V, which is a sign for a short-circuit.

Výkonová část laseru byla zaslána do našeho elektro servisu. Po celkové diagnostice tohoto modulu se nám podařilo nalézt závadu a laser opravit. Bylo ale nejprve nutné modul laseru nejprve otestovat ve stroji. Modul byl tedy dopraven zpět k zákazníkovi, zabudován do stroje HL34P a měsíc testován. Po měsíci úspěšného testování jsme mohli prohlásit, že je tento díl znovu provozuschopný a výkonový laser tedy může být i nadále používán.
