Oprava vadné komunikace mezi Delem DA-69 a TrumaBend V130
Ovládací panely Delem DA-65 a DA-69 jsou již starší generace a byly používány především v průmyslových ohraňovacích a lisovacích strojích v 90. a začátkem 2000. let. Tyto panely byly ještě vybaveny CRT (katodovou trubicovou) obrazovkou.
S pokrokem technologií se v posledních letech trend přesouvá k použití modernějších ovládacích panelů s LCD displejem s dotykovou obrazovkou. Jsou to například ovládací panely Delem DA-66T nebo DA-69T. Tyto modernější ovládací panely nabízejí více funkcí, větší přehlednost a zvyšují tak produktivitu práce.
Řídící systém (ovládací panel) Delem DA-69 v tomto případě ovládá ohraňovací lis Trumpf TrumaBend V130. Tento list je nasazen u výrobce lakovaných a nelakovaných plechových dílů.

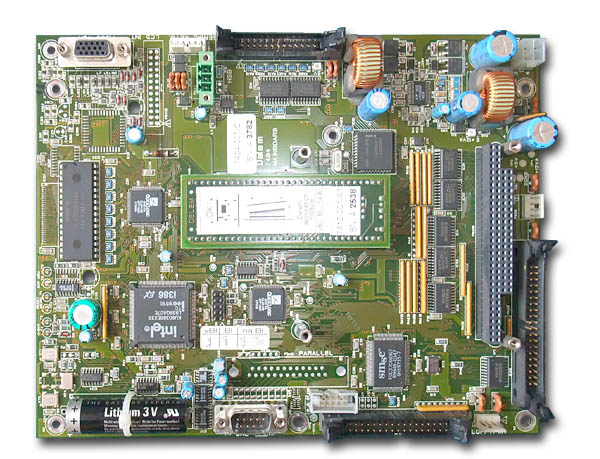

Delem DA-69 – Oprava chyby komunikace na desce Delem 7404 Mainboard
Během provozu stroje se na monitoru ovládacího panelu objevilo hlášení, že nastala chyba komunikace ovládacího panelu s řídícími moduly v ohraňovacím stroji. Přivolaný servisní technik po otestování stroje konstatoval, že je problém právě v ovládacím panelu Delem DA69. Konkrétně pak na základní desce Delem 7404 Mainboard. Bohužel dostupnost této desky byla v té době poměrně dlouhá. Stroj ale bylo nutno co nejrychleji opravit, kvůli splnění daných termínů výroby.
Odborný technik zajišťující ve výrobě údržbu ohraňovacího lisu proto hledal nějaké opravárenské středisko, aby se jej případně pokusilo co nejrychleji opravit. Inženýr údržby nás tedy kontaktoval a prodiskutoval s námi možnosti opravy.
Po zvážení všech možností opravy byla samostatná deska Delem 7404 Mainboard z ovládacího panelu Delem DA-69 doručena do naší opravny, aby byla provedena analýza závady. Z této základní desky jsme v dalším kroku nakreslili komunikační část elektronického schématu. Toto schéma nám pak velmi dobře posloužilo jednoduše odhalit vadnou součástku na desce s plošnými spoji a tudíž řídící panel opravit.
S touto opravenou základní deskou mohl být ohraňovací lis Trumpf TrumaBend V130 znovu nasazen ve výrobním procesu.
Deska Delem 7404 Mainboard je používána v řídících systémech pro ohraňovací a lisovací CNC stroje, které používají software společnosti Delem. Mezi modely ovládacích panelů, ve kterých může být deska Delem 7404 Mainboard použita, patří například lisovací a ohraňovací stroje Delem DA-56S, DA-58T, DA-66T a DA-69T. Deska Delem 7404 Mainboard (7412-001/A1, 7404-007/C, 7404-010) slouží jako řídící jednotka pro stroje Tbumabend.
Je možné, že je tato deska osazena také v panelech DA58, DA59, DA65 nebo DA69. Doposud jsme ale tyto panely neopravovali.
